Brink Climate Systems

Brink Climate Systems heeft de wind in de rug. De vraag naar hun actieve ventilatiesystemen met warmteterugwinning (WTW) is de afgelopen jaren flink tegenomen. Brink is ooit begonnen als trekhaakmaker maar tegenwoordig maken ze als Brink Climate Systems uitsluitend oplossingen die ervoor zorgen dat bewoners de meest excellente lucht in huis krijgen.  “Voor wat betreft de ventilatietoestellen met WTW zijn dat er jaarlijks zo’n 30.000. En door een steeds betere isolatie van huizen groeit de vraag aanzienlijk”, licht Bultman de huidige stand van zaken toe.

Lean opschalen

Het is een behoorlijke transitie van 600 tot 800 toestellen naar zo’n 30.000. Hoe doet Brink dat? In eerste instantie door het continu onder de loep verbeteren en automatiseren van alle processen. Lean manufacturing dus. Als meest in het oog springende lean-voorbeeld noemt Bultman het omdraaien van het poedercoat- en het zetproces. Voorheen werd de behuizing eerst gezet en daarna gepoedercoat. Door echter op zoek te gaan naar een flexibele coating werd het mogelijk rechte platen te coaten en deze zonder beschadigingen te zetten, wat een enorme ruimtebesparing opleverde.

Proactieve robotaanbieding

“Met het omdraaien van het coat- en zetproces, de komst van een aantal nieuwe producten en de toenemende aantallen, hadden we dringend behoefte aan een nieuwe automatische zetbank”, vervolgt Bultman. De robotaanvraag belandde op het bordje van Erwin Hoeksma, Sales Manager bij Robotize. “Als system intergrator voor klantspecifieke oplossingen een aanvraag die prima bij ons past”, licht hij toe. “Wat minder voor de hand lag, maar in de praktijk wel vaker gebeurt, is dat de scope tijdens het proces veranderde.” Als één van de voorbeelden noemt Hoeksma het besluit om naast de U-shape – één van de te zetten behuizingsdelen van de Flair– ook de L-shape met de robot te gaan maken. Dat scheelde een aanzienlijk aantal handelingen, wat de productie zowel efficiënter als ergonomischer maakte. Er hoefde bijvoorbeeld niet meer 80 keer per dag boven de macht getild te worden. Bovendien liep de robotontwikkeling deels parallel aan de productontwikkeling van de nieuwe Flair-lijn, zodat er ook met een ‘design for manufacturing’-bril nog eens goed naar het productontwerp kon worden gekeken. Zo konden twee achterdelen tot één deel worden gecombineerd, waardoor er minder handelingen in het voortraject nodig waren en de robot bovendien minder stilstand had.

Pakken, Positioneren, Zetten en Samenstellen

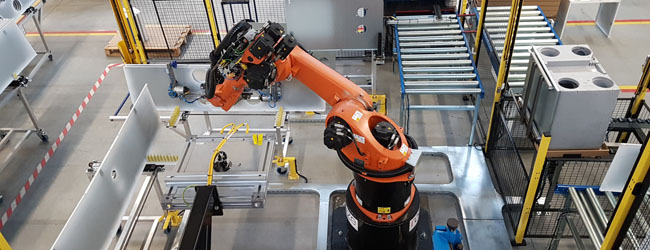

Bart Krieger vertelt als technisch projectleider hoe het productieproces er binnen de robotcel uitziet: “Het begint vaak met de invoer. In dit geval zijn dat de karren waarop de verschillende te zetten platen staan. De karren zijn voorzien van contactsensoren, zodat we zeker weten dat er een kar op de juiste plaatst staat. Vervolgens bekijkt een camera of de juiste platen op de karren staan, pakt de robot – een Kuka KR60-3 - een plaat op en wordt deze op de duizendste millimeter nauwkeurig gepositioneerd. Dit heb je nodig om op de tiende millimeter nauwkeurig te kunnen zetten. Vervolgens gaat de plaat de zetbank in, waarbij de robot de plaat continu vasthoudt zodat de referentie niet verloren gaat. Dat betekent dat de plaat niet in één keer doorgevoerd kan worden, maar moet worden teruggehaald en omgedraaid. Per zetvorm neemt de gehele cyclus van het oppakken, zetten en afleggen van één plaat minder dan drie minuten in beslag.

Uitdagende grijppatronen

Waren er naast de zeer nauwkeurige positionering nog andere uitdagingen in dit project? “Meer dan genoeg”, glimlacht Krieger. “Maar de grootste zaten hem in de grijper. We wilden niet telkens van grijper wisselen, dus moest hij geschikt zijn voor alle platen en alle handelingen. Lastig enerzijds omdat de platen verschillende gatenpatronen hebben. De platen zijn bovendien dun, groot en alles behalve stijf, dus zeer beweeglijk, helemaal wanneer de snelheden omhoog gaan. Voldoende grip is dus geboden. Ook was het een uitdaging de aanvullende functies in de grijper te integreren. Denk aan de camera voor plaatidentificatie maar zeker aan de ‘uittrek armen ’, die nodig zijn om de beide ‘benen’ van de U-shape uiteen te trekken, om hem over de L-shape heen te kunnen plaatsen.”

Partners

Volgens Bultman is het een feit dat de eerste robot naar meer smaakt. Wat dat betreft zijn we blij in Robotize een goede partner te hebben gevonden die deze weg van voortschrijdend inzichten verder met ons wil bewandelen.
